Инструкция по эксплуатации каталитического обогревателя Sport Cat

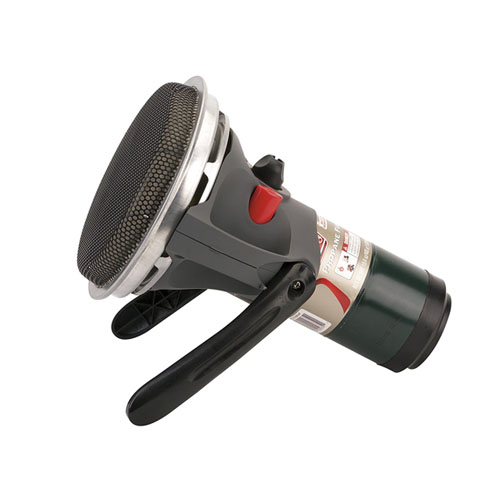

Каталитический газовый обогреватель Sportcat 5035

Общая информация по безопасности

Если Вы почувствовали запах газа:

1. Не пытайтесь включить прибор.

2. Ликвидируйте любое открытое пламя.

3. Отсоедините от топливного элемента.

Не храните и не используйте бензин или другие жидкости с воспламеняющимися парами  вблизи этого или других устройств.

ПРЕДУПРЕЖДЕНИЕ:

ЭТОТ ПРИБОР ПОГЛАЩАЕТ КИСЛОРОД

- Во время использования внутри помещения, обеспечьте доступ воздуха на свободном пространстве по крайней мере размером в 3 квадр. дюйма  (19 см2 ).

- Никогда не используйте обогреватель во время сна.

- Не используйте внутри помещения другие приборы горения.

Храните это руководство для того, чтобы можно было обратиться к нему в будущем и обучить новых пользователей этого продукта.

Меры предосторожности важны, когда дело касается механического оборудования или топливного оборудования с пропаном.  Эти предостережения необходимы во время использования, хранения и обслуживания.  Использование этого оборудования с должным уважением и осторожностью уменьшит вероятность нанесения личного вреда и материального ущерба.

ВЗРЫВ – ОПАСНОСТЬ ПОЖАРА

- Никогда не храните пропан возле высоких температур, открытого огня, ламп, под прямыми солнечными лучами, рядом с  другими источниками возгорания или там, где температура превышает 120оF (49оC).

- Пропан тяжелее воздуха, поэтому он скапливаться в нижних частях помещения или местности. Если Вы почувствовали запах газа в замкнутом пространстве, немедленно покиньте помещение.

- Никогда не вставляйте и не вынимайте баллон с пропаном, в то время как каталитический обогреватель зажжен, а также возле пламени, лампочек, других источников возгорания или когда обогреватель еще горячий.

- Во время работы это изделие может быть источником воспламенения. Никогда не используйте каталитический обогреватель в пространстве, которое содержит  или может содержать летучие горючие вещества или такие вещества как бензин, растворители,   разбавители для краски, частички пыли или неизвестные химикаты. Минимальное пространство от воспламеняющихся материалов 18 дюймов (45 см).

- Обеспечьте соответствующее пространство вокруг вентиляции в камере горения.

ПРЕДУПРЕЖДЕНИЕ

- Это изделие заправлено газом пропан.  Газ пропан невидимый, без запаха и воспламеняющийся. Отдушка обычно добавляется, чтобы помочь обнаружить протечку и может характеризоваться как запах «тухлого яйца».  Но отдушка может со временем  выдохнуться, поэтому утечку газа не всегда можно обнаружить только по запаху.

- Газ пропан тяжелее воздуха и протекший пропан будет опускаться на самые нижние уровни помещения или местности.  Он может воспламениться от источников воспламенения включая спички, зажигалки, искры или открытый огонь любого происхождения за много шагов от источника протечки.  Используйте только газ пропан для удаления паров.

- Газ пропан следует хранить или использовать с согласия местного руководства и закона или с ANSI/NFPA 58.  Отключите пропан, если не пользуетесь.

- Никогда не заправляйте одноразовые баллоны.

ОПАСНОСТЬ ОБЖЕЧЬСЯ

- Никогда не оставляйте каталитический обогреватель без присмотра, когда он не используется или еще горячий

- Храните в недоступном для детей месте

ПРИМЕЧАНИЕ: Используйте только одноразовые баллоны с пропаном 16,4 унций. Не подсоединяйте к большим системам с пропаном. Баллоны со сжиженным нефтяным газом, используемые с каталитическими обогревателями, должны быть сконструированы и промаркированы в соответствии со спецификацией для баллонов  со  сжиженным нефтяным газом Министерства транспорта США или транспорта Канады, CAN/CSA B339.

Составляющими элементами являются горелка (форсунка), нагревательный клапан (вентиль), основа и кнопка поджига (только электронное зажигание).

Баллон с пропаном не входит в комплект.

Установка

- Поверните вентиль обогревателя в позицию OFF (выключить).

- Подсоедините баллон к обогревателю вне помещения.

- Поверните четыре опорных ножки в рабочее положение.

- Плотно вставьте баллон в подставку.

- Поставьте обогреватель на плоскую поверхность как показано на картинке.

Зажигание

Электронное зажигание

- Держите обогреватель двумя руками под углом 45о в противоположную от Вас и от других сторону.

- Поверните клапан в позицию ON (включить) и часто нажимайте на красную кнопку зажигания до тех пор, пока обогреватель не зажжется.

- Обогреватель зажжется коротким видимым огнём через 10-12 секунд.

- Поставьте обогреватель на плоскую поверхность.

- Обогреватель не передвигается.

Зажигание спичкой

- Держите спичку как показано на рисунке.

- Поверните вентиль на позицию ON (включить).

- Обогреватель зажжется коротким видимым огнём через 10-12 секунд.

- Обогреватель не передвигается.

ПРИМЕЧАНИЕ: Проверьте нарастание выделяющегося тепла в течение нескольких минут, чтобы убедиться, что обогреватель зажжен. Если обогреватель не выделяет достаточно сильного тепла, выключите  (ОFF) обогреватель и повторите процедуру поджига.

Выключение

- Поверните регулятор топлива в положение OFF

- Дайте обогревателю остыть в течение 10-15 минут.

Хранение

- Убедитесь, что обогреватель остыл.

- Вынесите обогреватель из помещения подальше от воспламеняющихся предметов или приборов горения. Снимите баллон с обогревателя.

- Закройте баллон колпачком.

- Храните баллон с пропаном согласно инструкциям и предупреждениям на баллоне.

Вещи, которые Вам следует знать.

1.Это каталитический обогреватель. Горение возникает внутри подушечки на более низкой температуре, чем нормальное пламя. Ограничитель и оправа горелки всё-таки нагреваются и могут обжечь. Будьте осторожны.

2.Каталитический процесс занимает примерно 10 минут, чтобы достичь полной мощности.

3.Не используйте обогреватель для разогревания или приготовления пищи, это может разрушить процесс горения и катализатор. Этот обогреватель имеет низкую температуру горения  (без пламени), и, тем не менее, он может прожечь одежду, спальные мешки и т.д., которые  окажутся на поверхности  обогревателя.

4.Чтобы избежать повреждения катализатора, не допускайте соприкосновения головной пусковой подушечки  с силиконовым кремом для рук, красками и т.д.

5.Не трогайте серую головную сетку и  ничего не просовывайте в отверстия.

6.Не пытайтесь чистить главные сборочные части.

7.Как и у любого другого нового устройства,  при первом использовании будет видно немного дыма как результат остаточных производственных масел. Это нормально. Coleman предлагает владельцу включить обогреватель поработать 30 мин. после приобретения. Это также ознакомит владельца со всеми особенностями обогревателя.

Список сменных деталей

№ Номер запчасти       Описание

1 5035-5401           Подставка

2 5035-1491           Ручка управления и винт
